Ingeniería pensada para el instalador
Estructuras de aluminio para paneles solares.
Llegan en kit, cortadas a la medida y con planos de montaje. Cotización en minutos, despacho en 1 a 2 días y certificación UL2703. Las fabricamos nosotros, en Antioquia.
Stand119
¿Listos para trabajar a la fija? Visítanos en Exposolar.
Del 28 al 30 de octubre en Corferias, Bogotá. Trae los datos de tu proyecto (cubierta, paneles y ciudad) y sal del stand con tu cotización, lista en minutos. También te mostramos las piezas y resolvemos tus dudas de instalación.
Charla: ingeniería pensada para el instalador
Diseño de estructuras solares para instalación rápida. Miércoles 28 de octubre, de 14:00 a 15:00, Salón 4 de Corferias. Entrada libre.
¿Cuántas veces llegaste a obra y algo no cuadraba?
Estructuras que no coinciden con los planos, montajes sin instrucciones y accesorios genéricos que no encajan. Con Arcoli eso se resuelve en la planta, antes de que la estructura llegue a tu obra.
Kit completo
Todo llega organizado según el diseño de tu proyecto. Cada tornillo viene con su tuerca y su resorte en inoxidable, ya ensamblados: en obra solo montas.
Cortes exactos
Rieles cortados a la medida, desde 0,1 hasta 6,2 metros, listos para montaje directo.
Planos de montaje
Simulamos y diseñamos la estructura según tus requerimientos. El instalador recibe una guía con los planos digitales.
Despacho en 1 a 2 días
Mantenemos 4 MW de estructura en inventario y los reponemos siempre. Los desarrollos especiales toman alrededor de 10 días.
Una solución para cada cubierta.
Losa de concreto
Fijación directa con L Foot de ranura vertical, con 4 cm de ajuste, para techos planos de concreto.
Sistema lastrado
Inclinación sencilla o doble con contrapeso de 30 kg. Sin perforar la cubierta, sin riesgo de filtraciones.
Teja de barro
Accesorio en acero inoxidable 304 que se acopla bajo la teja, plana o curva, y asegura el riel principal.
Metálica y fibrocemento
Tornillo autoperforante o autorroscante con arandela EPDM, que sella la unión entre el accesorio y el techo.

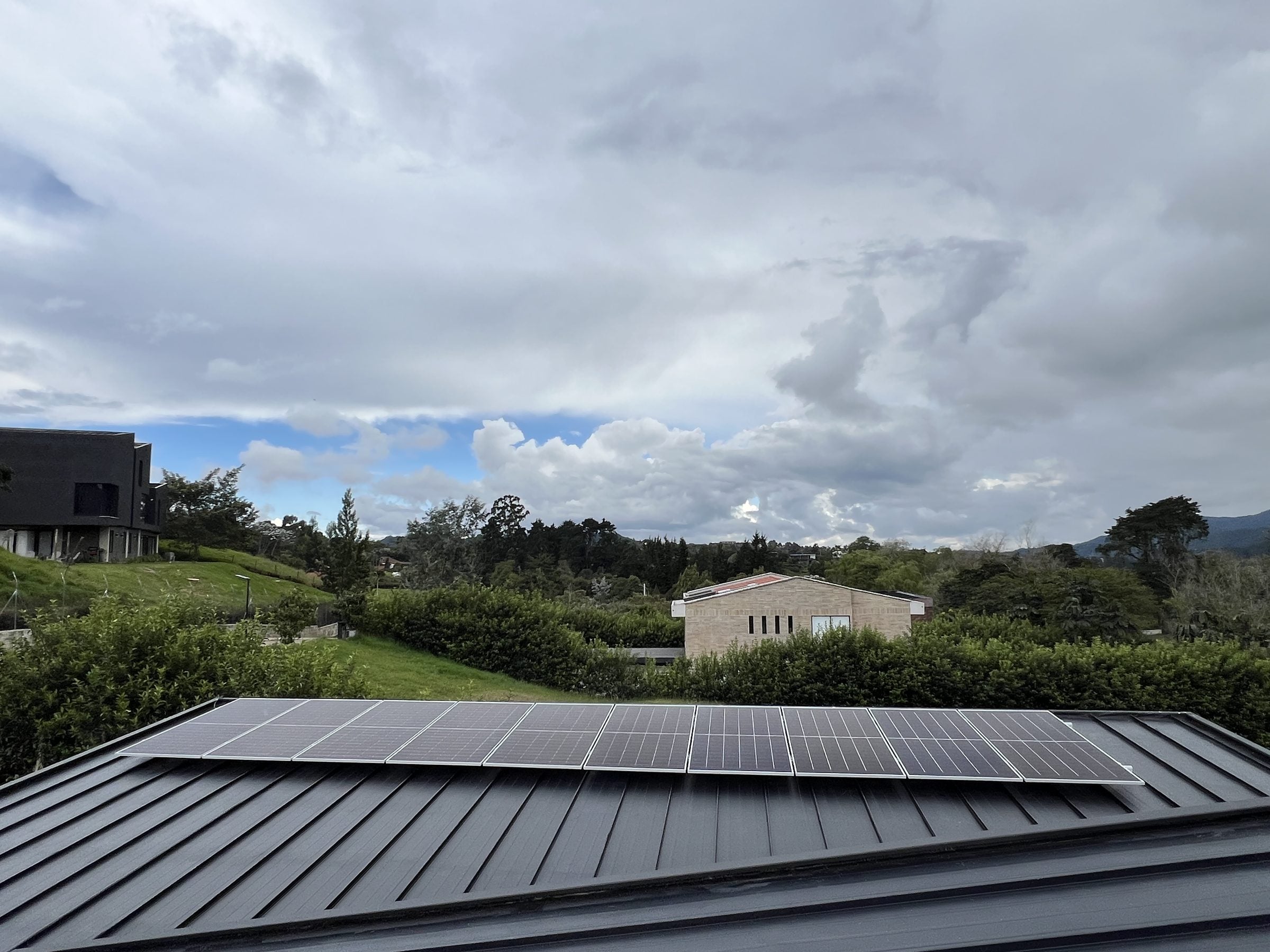

Standing seam
G Clamp que se sujeta a la grafa de la teja, sin penetrar la cubierta: la impermeabilidad queda intacta.
Diseños especiales
Estructuras atípicas con ingeniería a la medida. Cuéntanos el requerimiento y la diseñamos.
Piezas que encajan entre sí.
Cada accesorio está diseñado para el riel principal: geometrías que se complementan y le dan rigidez a la estructura. Se instala más rápido porque no hay que adaptar nada en obra.
Riel y uniones

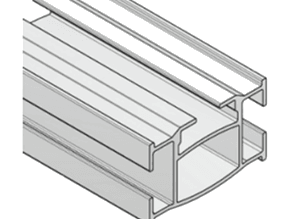

Master Beam
Riel principal
Riel estructural del sistema. Largo estándar de 6,2 m, con cavidades para acoplar los accesorios con tornillos cabeza T.

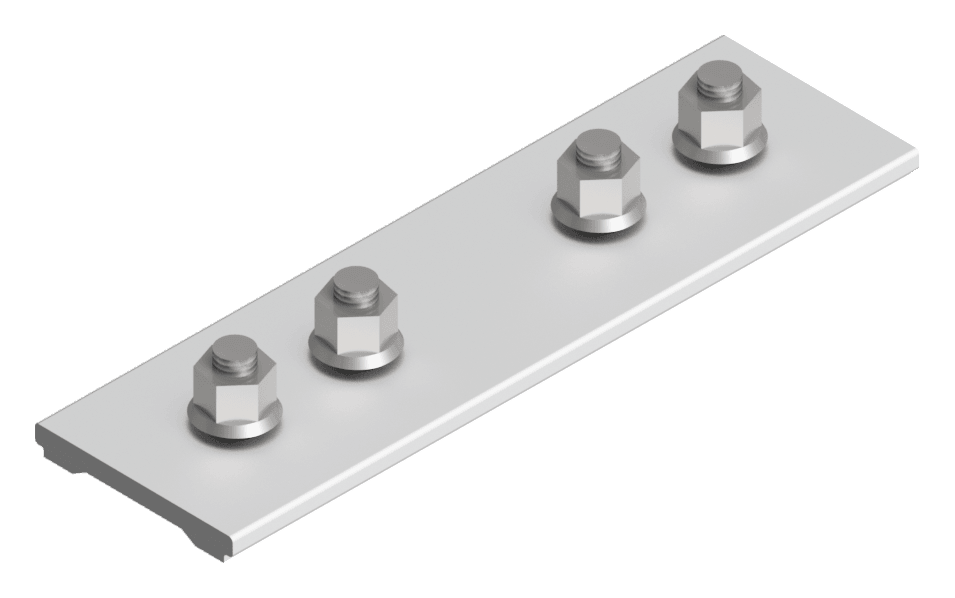

Union Beam
Platina de unión
Acopla dos tramos del riel principal y asegura la continuidad estructural. Incluye cuatro tornillos M8×20 cabeza T.

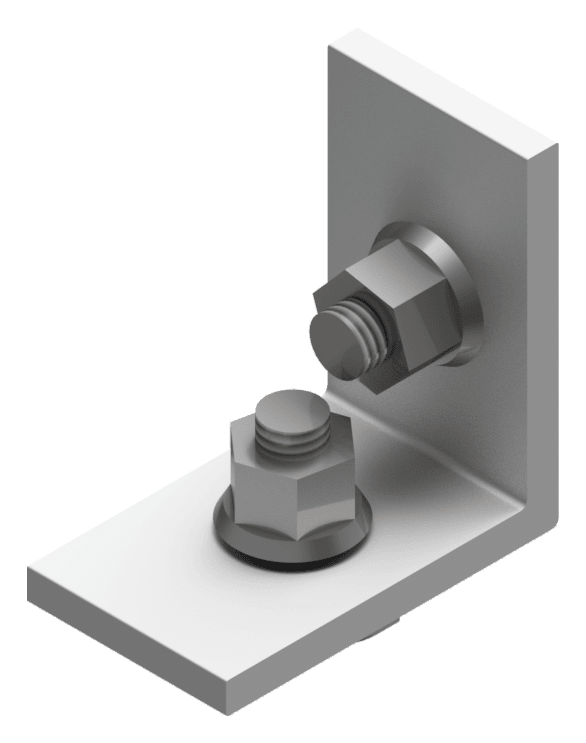

Union Angle
Platina en ángulo
Permite uniones a 90°. Compatible con Master Beam, Roof Clamp y G Clamp.

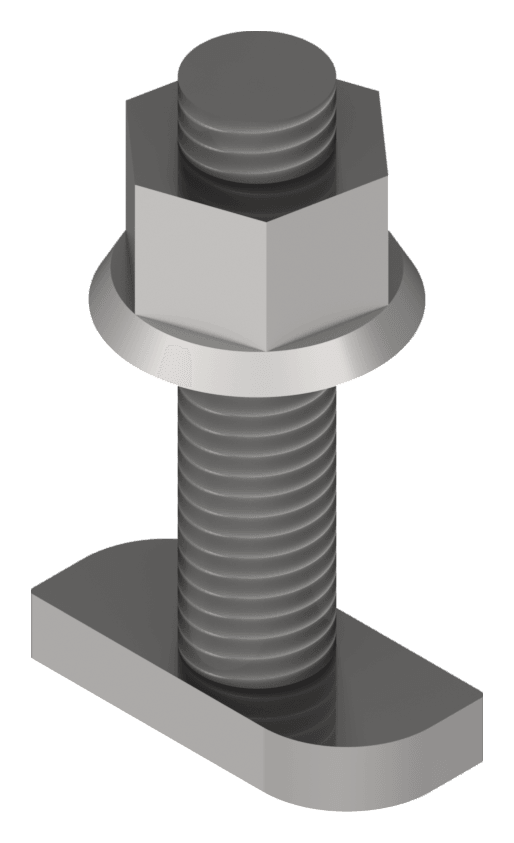

Tornillo cabeza T
Tornillería
Tornillo y tuerca en acero inoxidable 304, para mayor torque en las cavidades del riel.
Anclaje a la cubierta

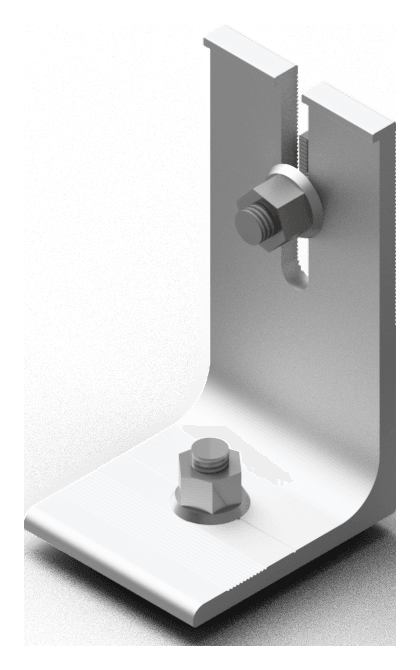

L Foot
Ángulo L
Compatible con el Master Beam y el Roof Clamp. Su ranura vertical de 4 cm da un ajuste extra en la instalación.

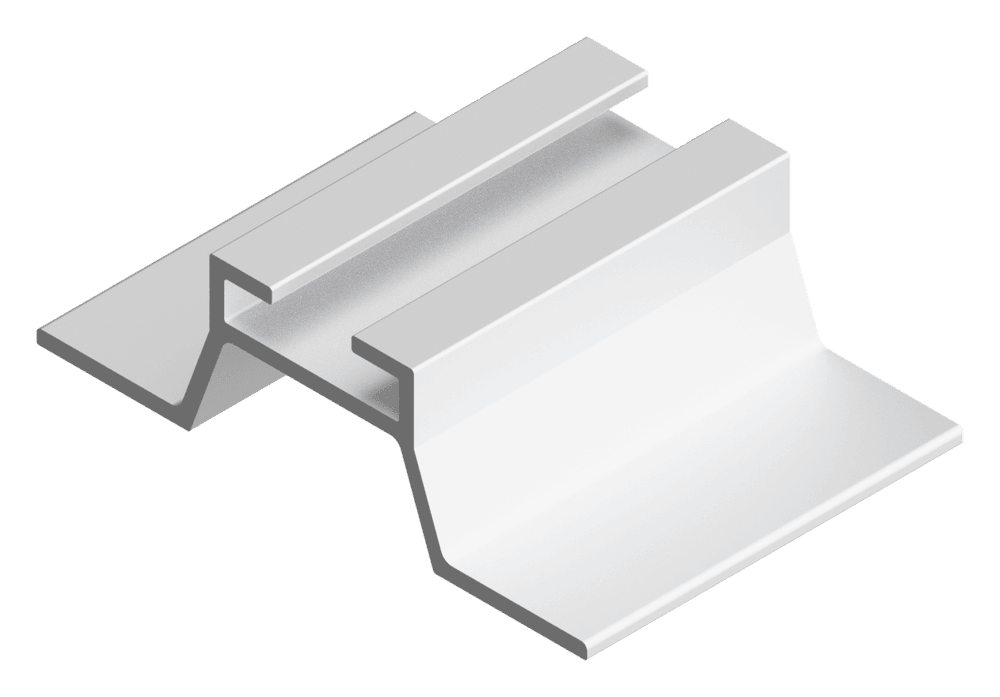

Roof Clamp
Anclaje de techo
Accesorio base de la estructura. Sus aletas laterales facilitan la fijación con tornillos o anclajes.

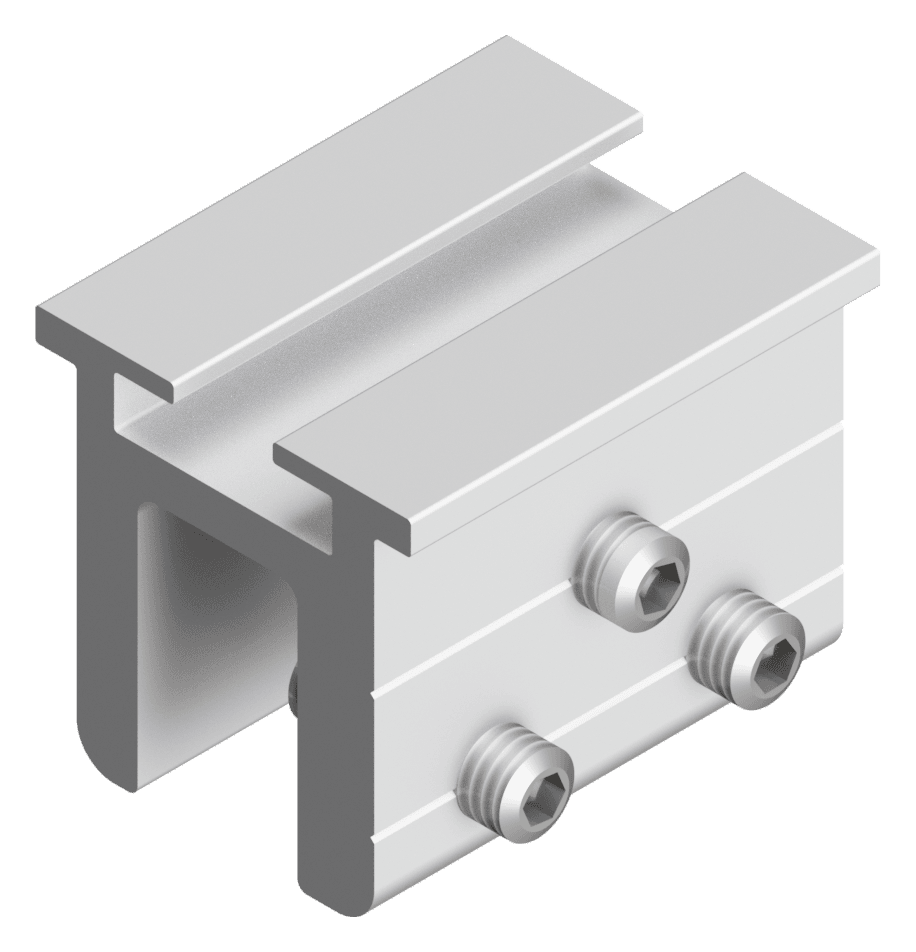

G Clamp
Sujetador de teja grafada
Ranura de 17 y 31 mm; se sujeta con tres tornillos prisioneros. Compatible con L Foot y Union Angle.

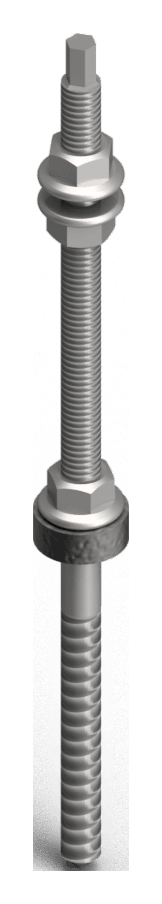

Hanger Bolt
Tornillo de suspensión
Rosca para madera o autoperforante para metal en un extremo y rosca para tuerca en el otro. Fija la estructura a vigas.

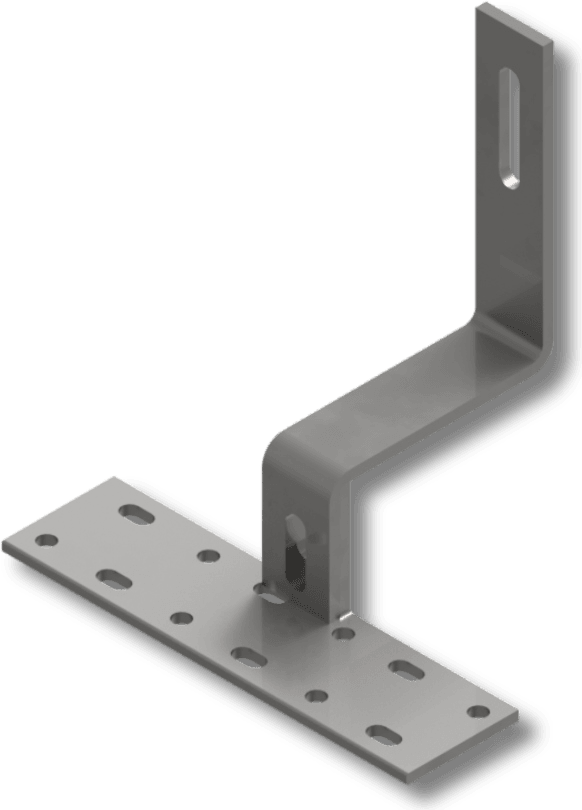

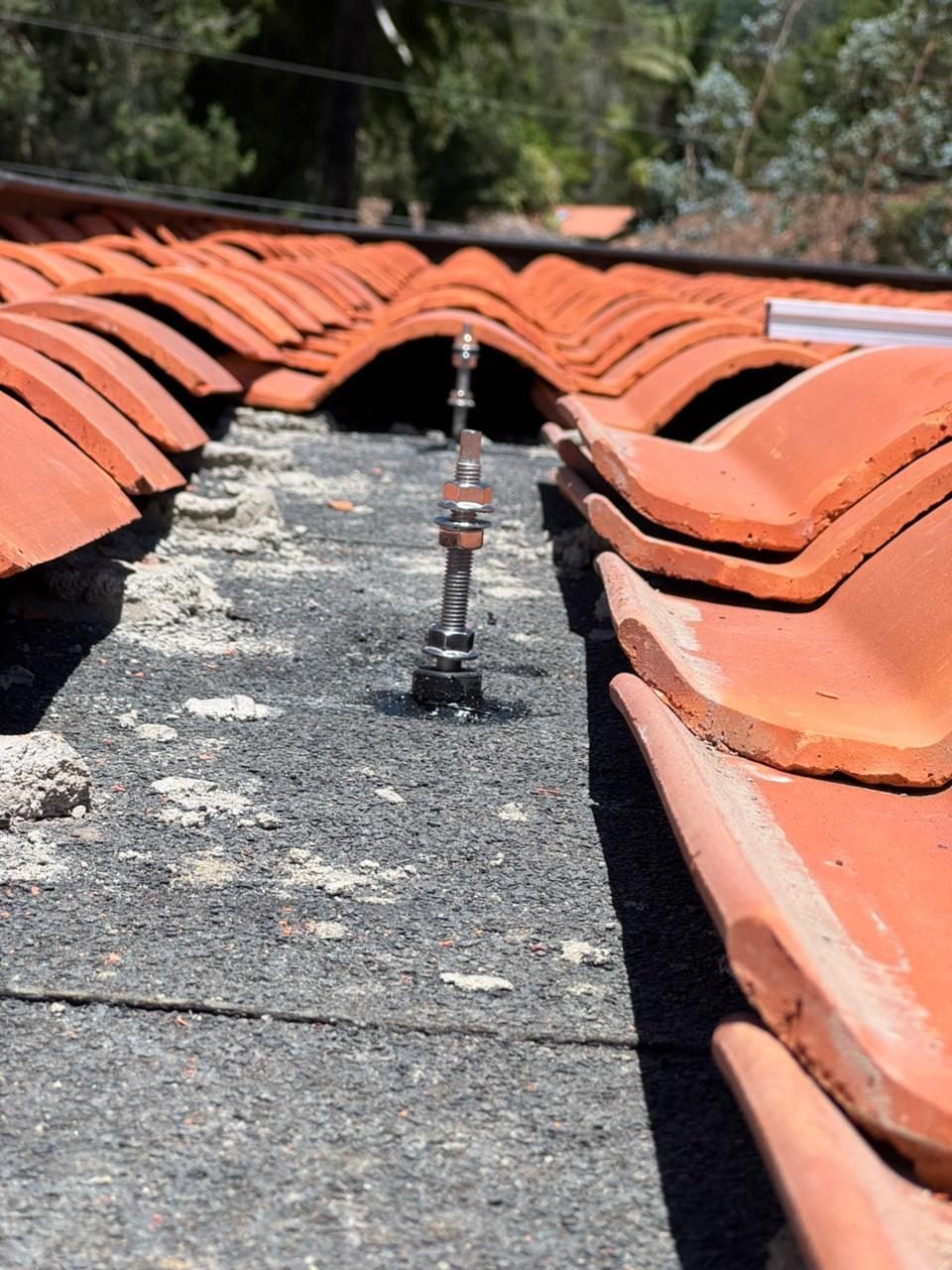

Accesorio teja de barro
Anclaje para teja
En acero inoxidable 304, para techos con teja plana o curva (tipo español o tipo S).
Sujeción del panel

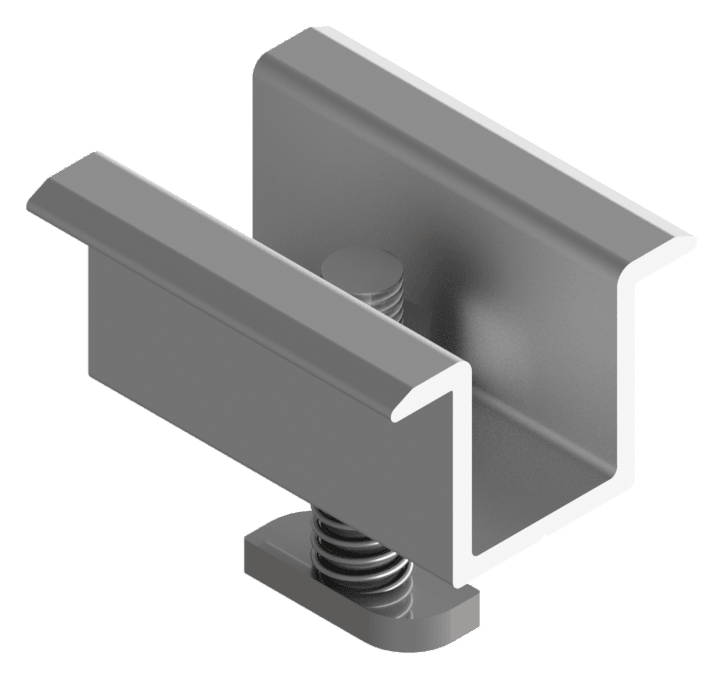

Mid Clamp
Sujetador intermedio
Fija dos módulos del mismo espesor. Tornillo M8×35 cabeza T, tuerca flange, resorte y dos pines indentadores.

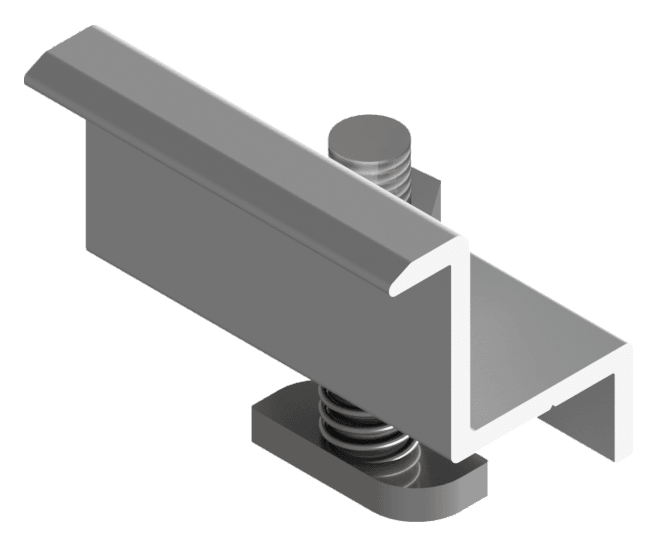

End Clamp
Sujetador final, 30 y 40 mm
Fija el extremo de la fila de paneles. Mismos tornillo, tuerca, resorte y pines indentadores del Mid Clamp.

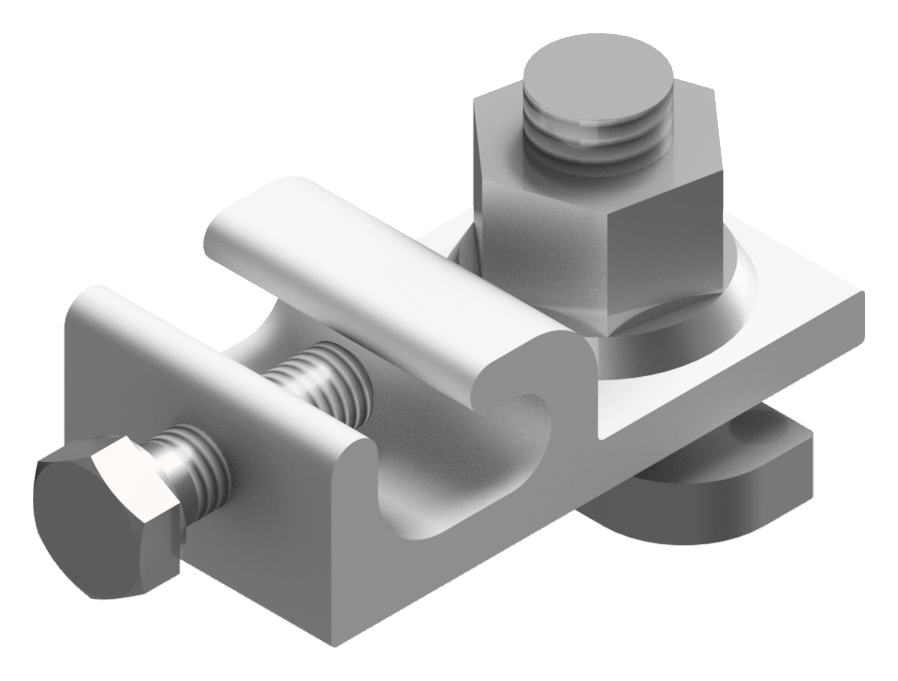

Grounding Lug
Sujetador de cable
Fija el cable de puesta a tierra con tornillo M6. Compatible con Master Beam, G Clamp y Roof Clamp.
Sistema lastrado

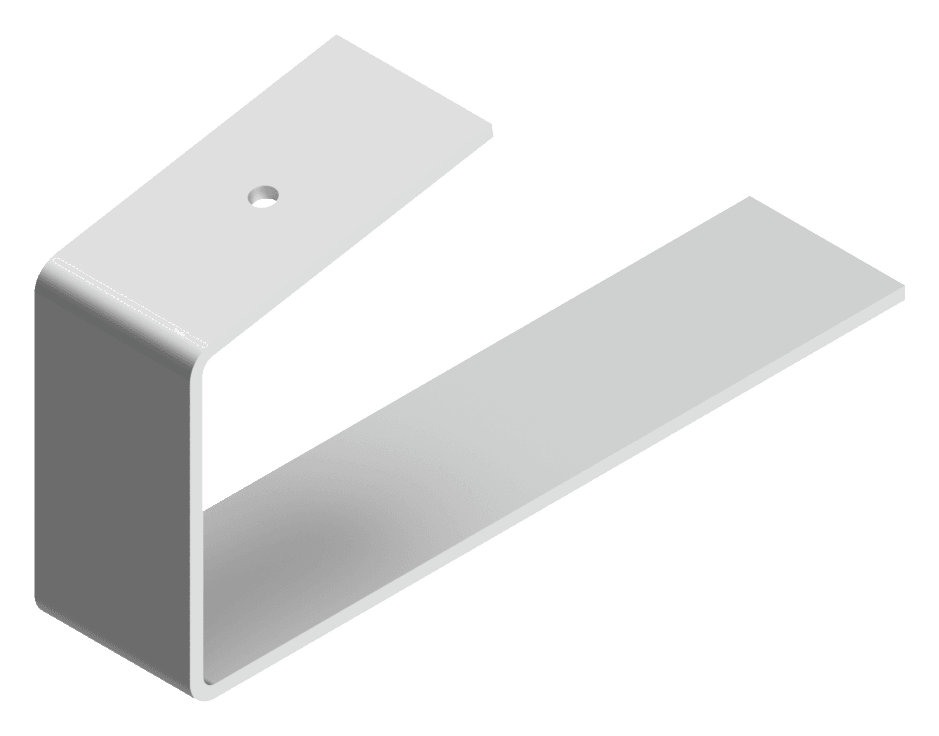

Soporte inferior
Base lastrada
Base de las instalaciones que no perforan la cubierta. Va con el soporte superior o el central doble y un contrapeso de 30 kg mínimo.

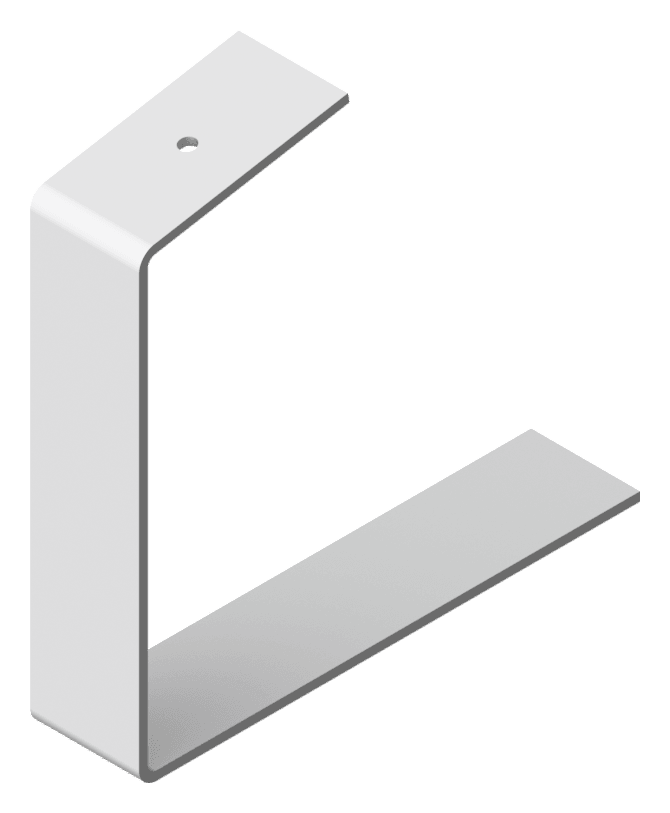

Soporte superior
Inclinación de 10°
Complemento de la instalación lastrada. Se usa con un soporte inferior y un contrapeso de 30 kg mínimo.

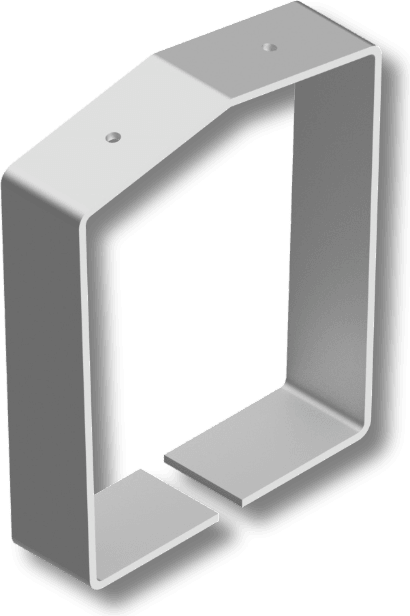

Soporte central doble
Lastrado doble
Para instalaciones lastradas. Va con dos soportes inferiores y un contrapeso central de al menos 30 kg.
Materiales y normas.
Qué certifica la norma UL2703- Perfiles
- Aluminio 6005 T6 extruido: liviano y resistente a la corrosión. Cumple las normas ANSI H35.2 y de la Aluminum Association.
- Tornillería
- Tornillos, tuercas, resortes y pines en acero inoxidable 304. Cada juego llega completo y pre-ensamblado: en obra no hay que ensartar resortes ni tuercas.
- Puesta a tierra
- Mid Clamps, End Clamps y Grounding Lugs con pines indentadores incorporados: todo el sistema queda equipotencial.
- Certificación
- Certificada por QCERT, organismo acreditado por ONAC, bajo la norma UL2703:2015. Certificado n.º 3557, vigente hasta septiembre de 2028, con seguimiento anual aprobado en 2026.
- Garantía
- 25 años contra la corrosión y 10 años en los elementos.
- Largos
- Rieles de 0,1 a 6,2 m, cortados a la medida del proyecto.

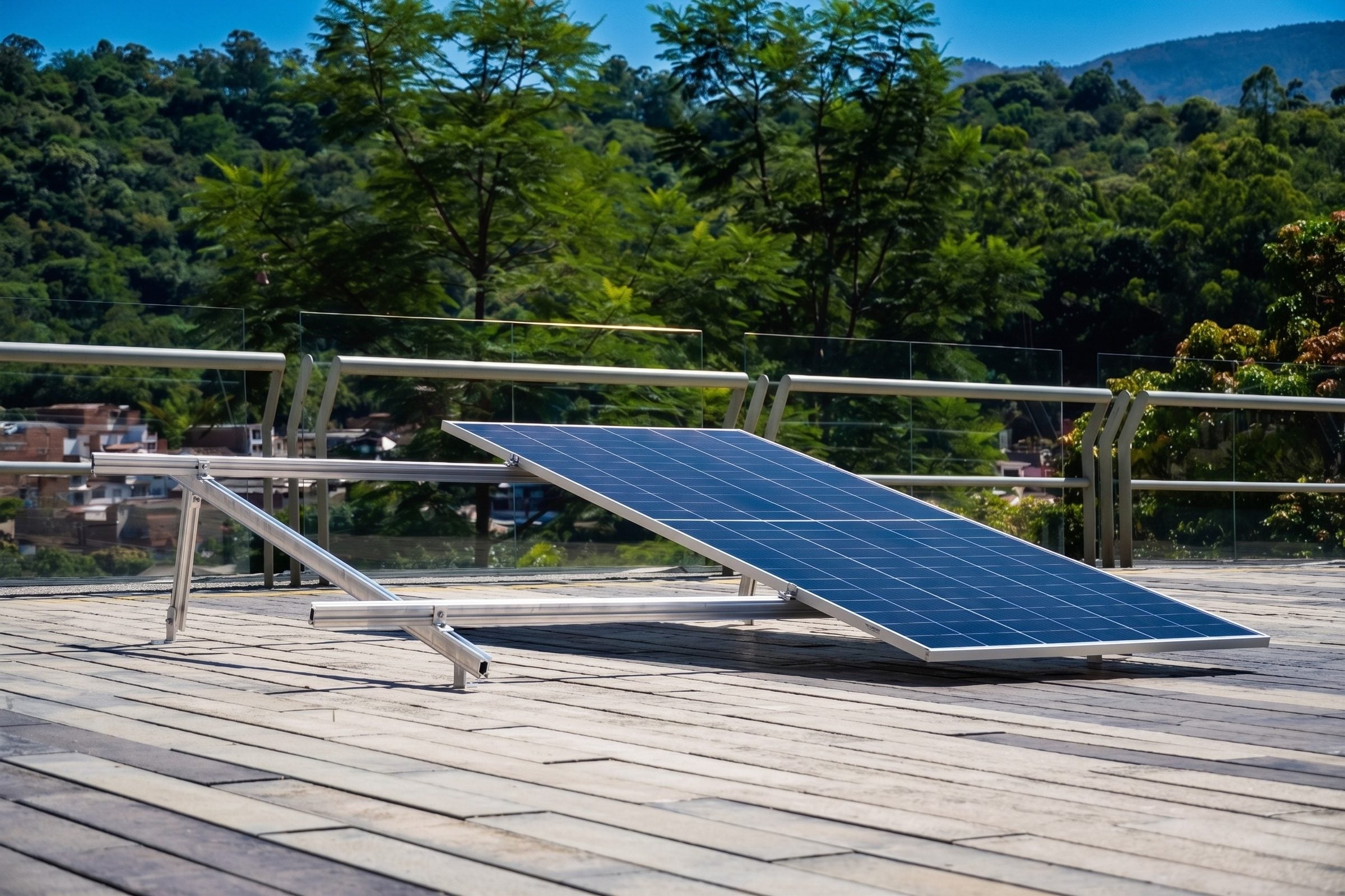

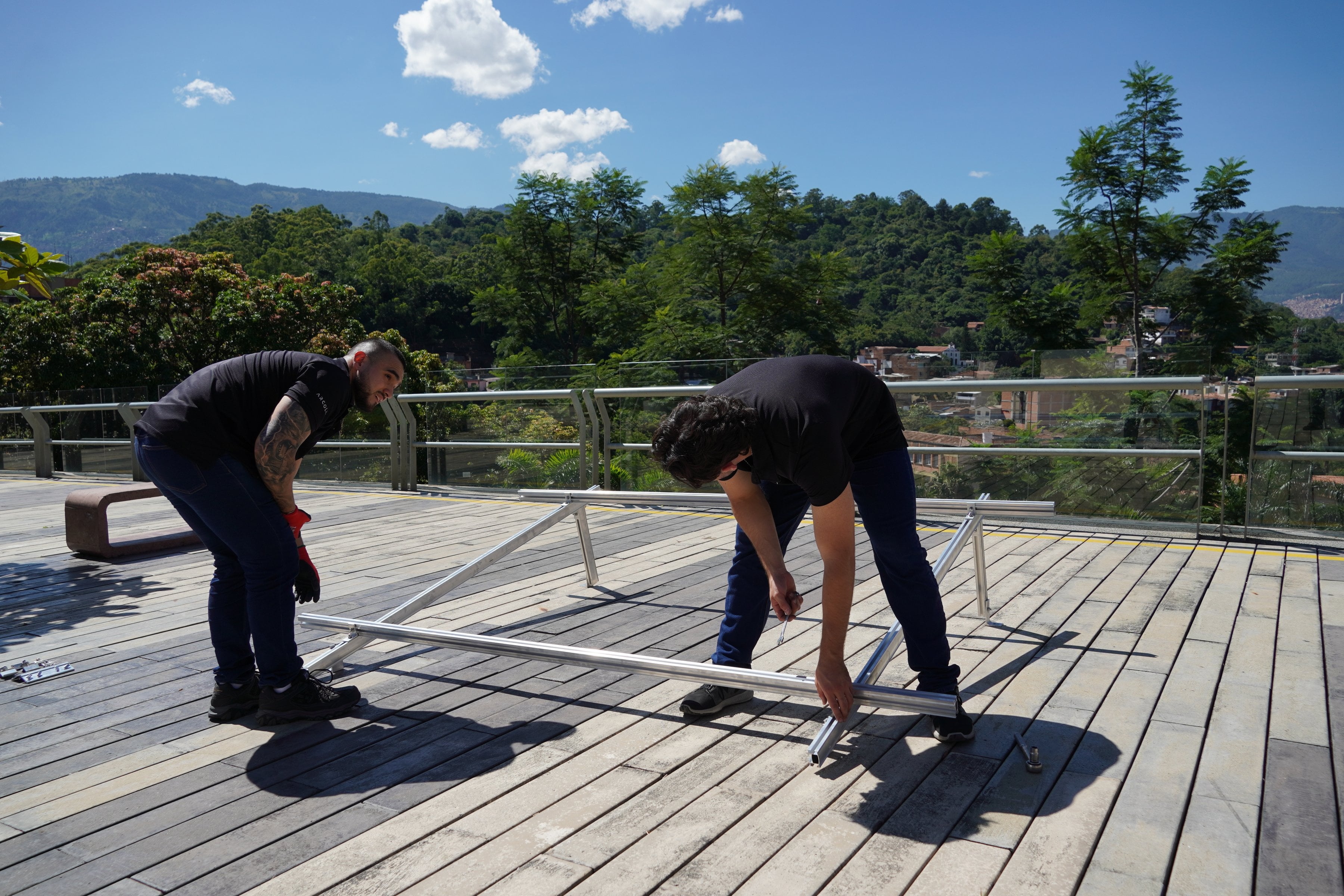

Caso real · Sistema lastrado en techo, Medellín
Sin perforar el techo y con menos tiempo en obra.
Estructura modular con ingeniería previa y cortes personalizados de Arcoli.
- Cero perforaciones: el techo conserva sus garantías.
- Componentes pre-ensamblados y menos piezas para armar en sitio.
Proyectos con nuestra estructura.

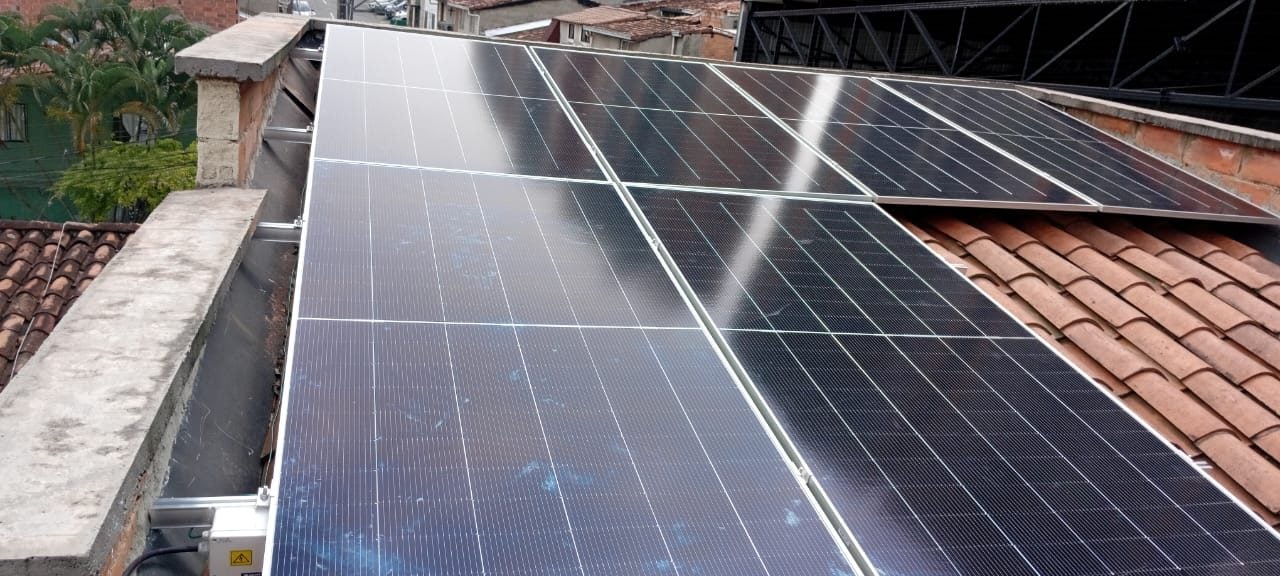

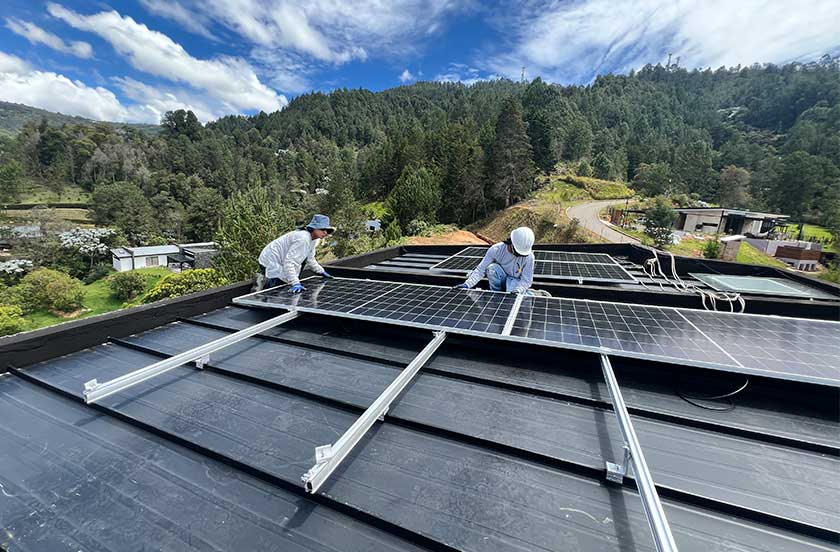

Teja de barro

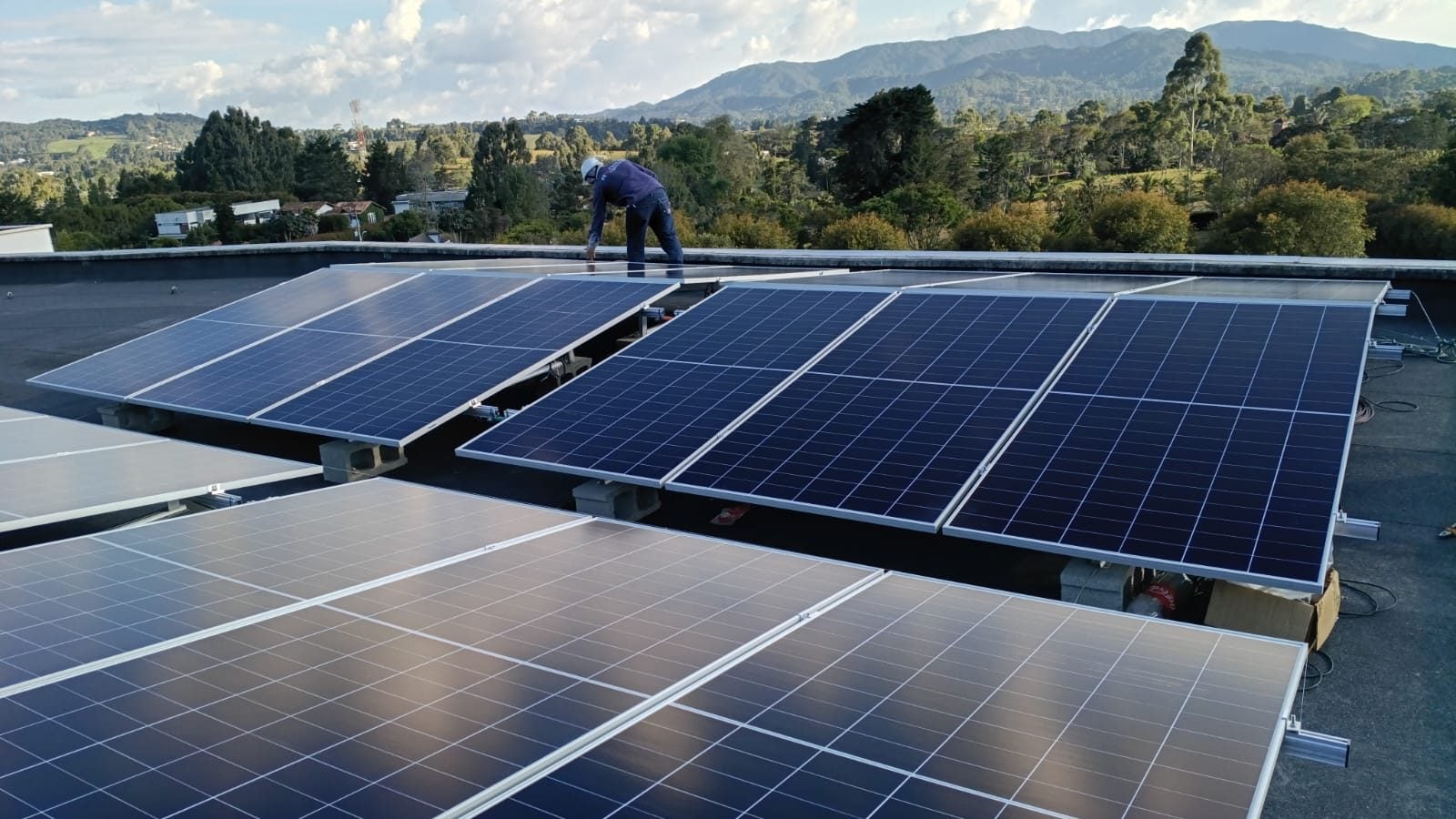

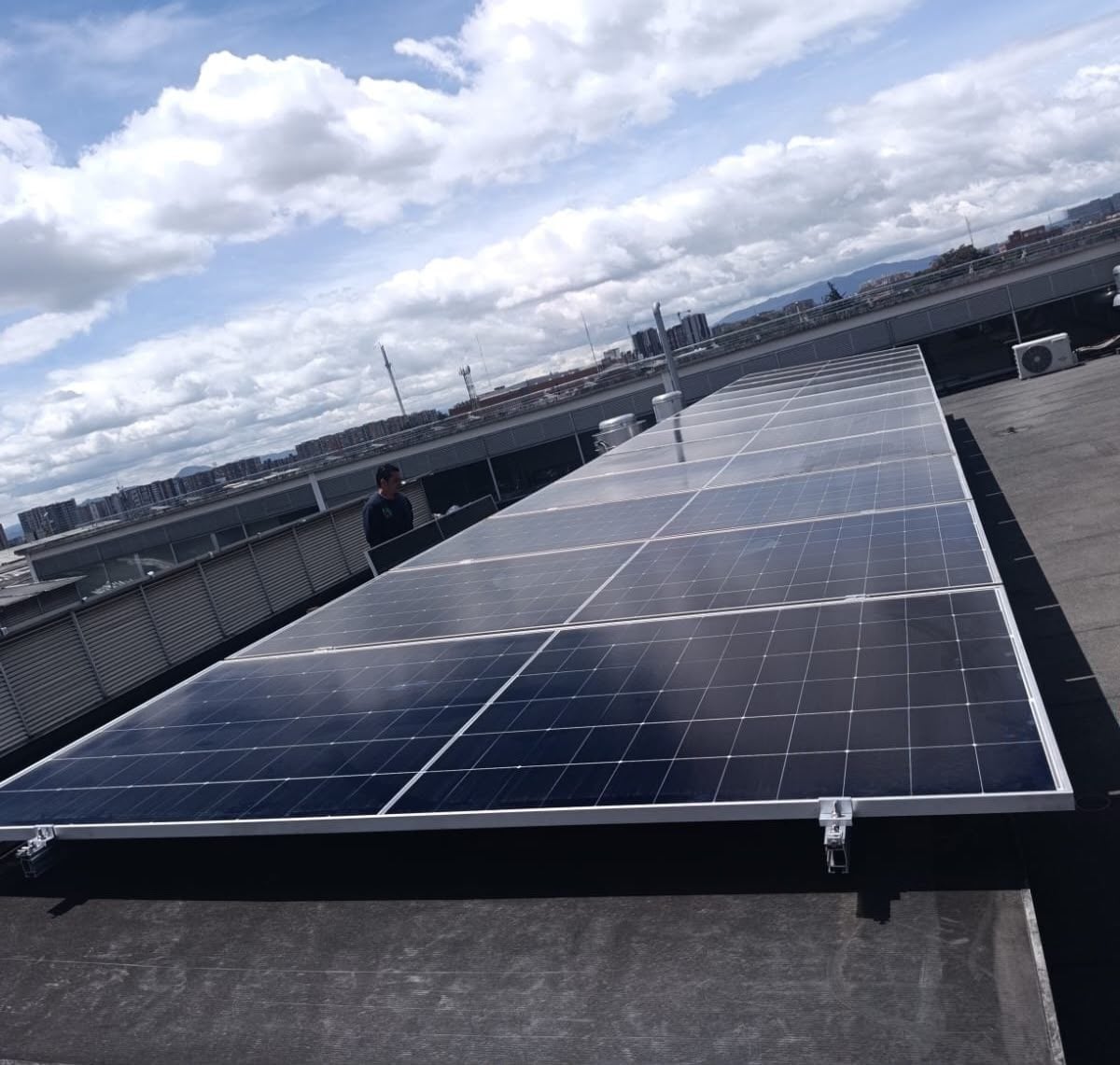

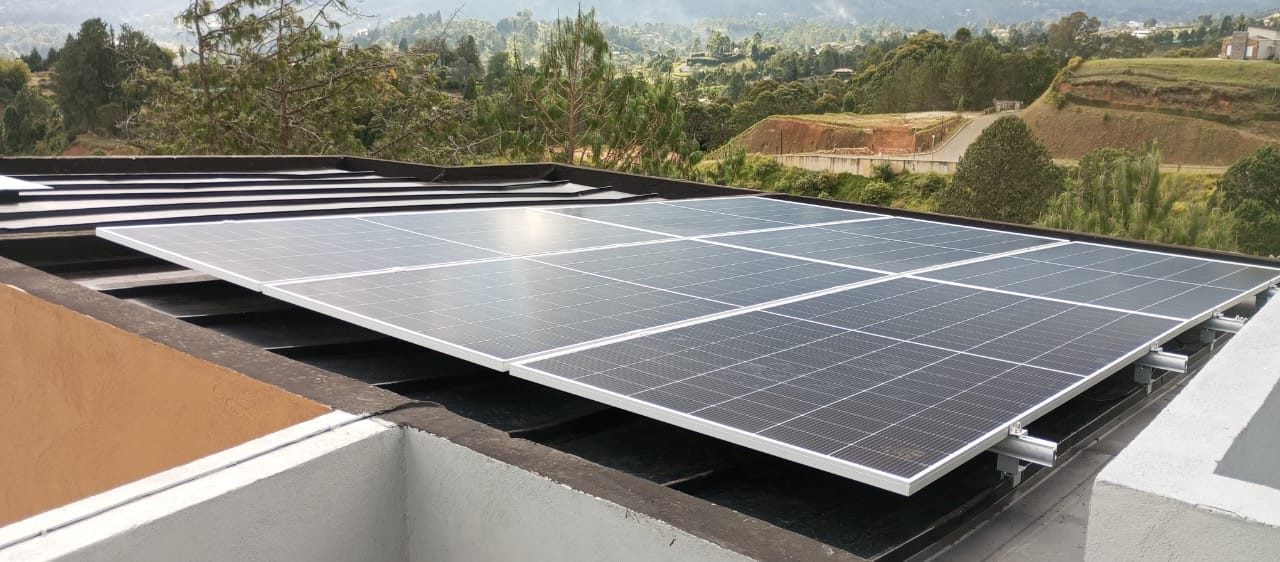

Losa

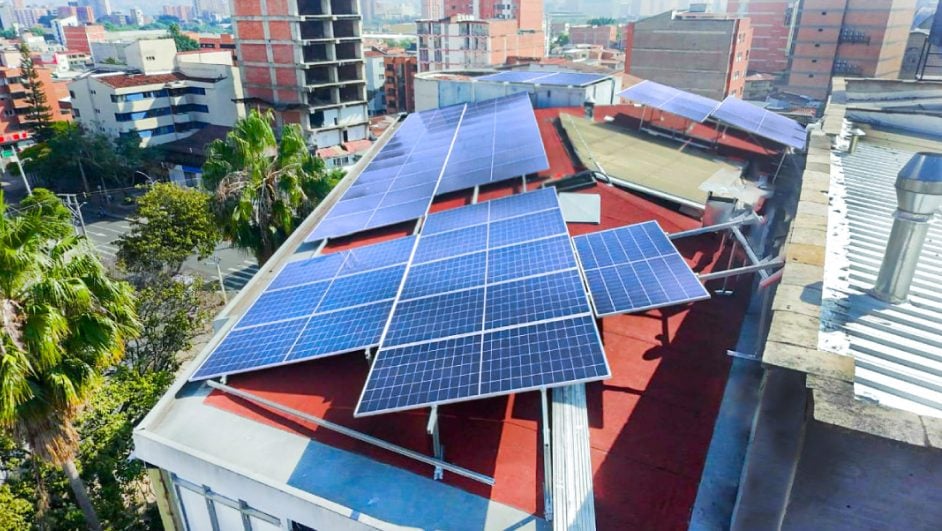

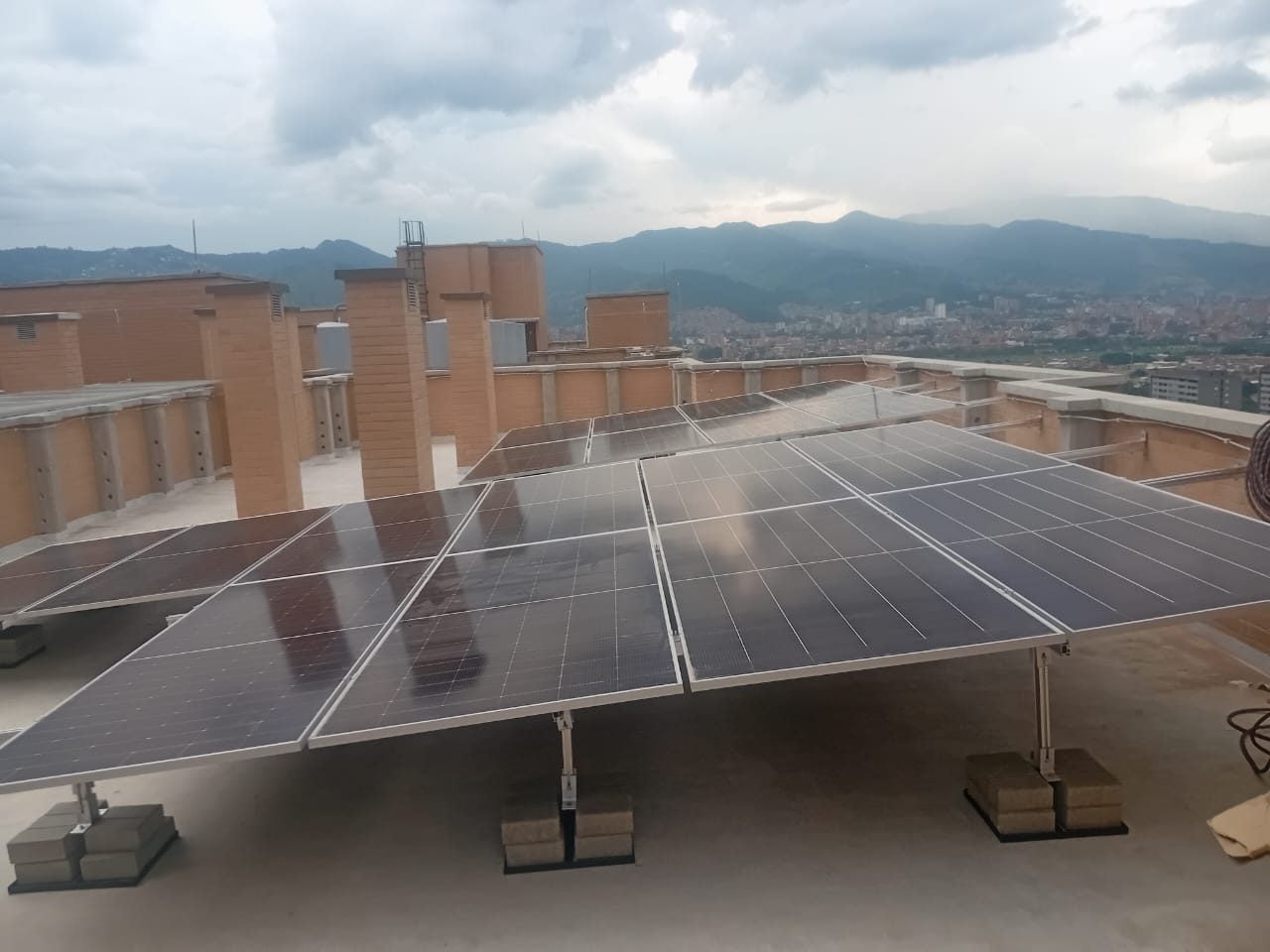

Cubierta en la ciudad
Teja de barro

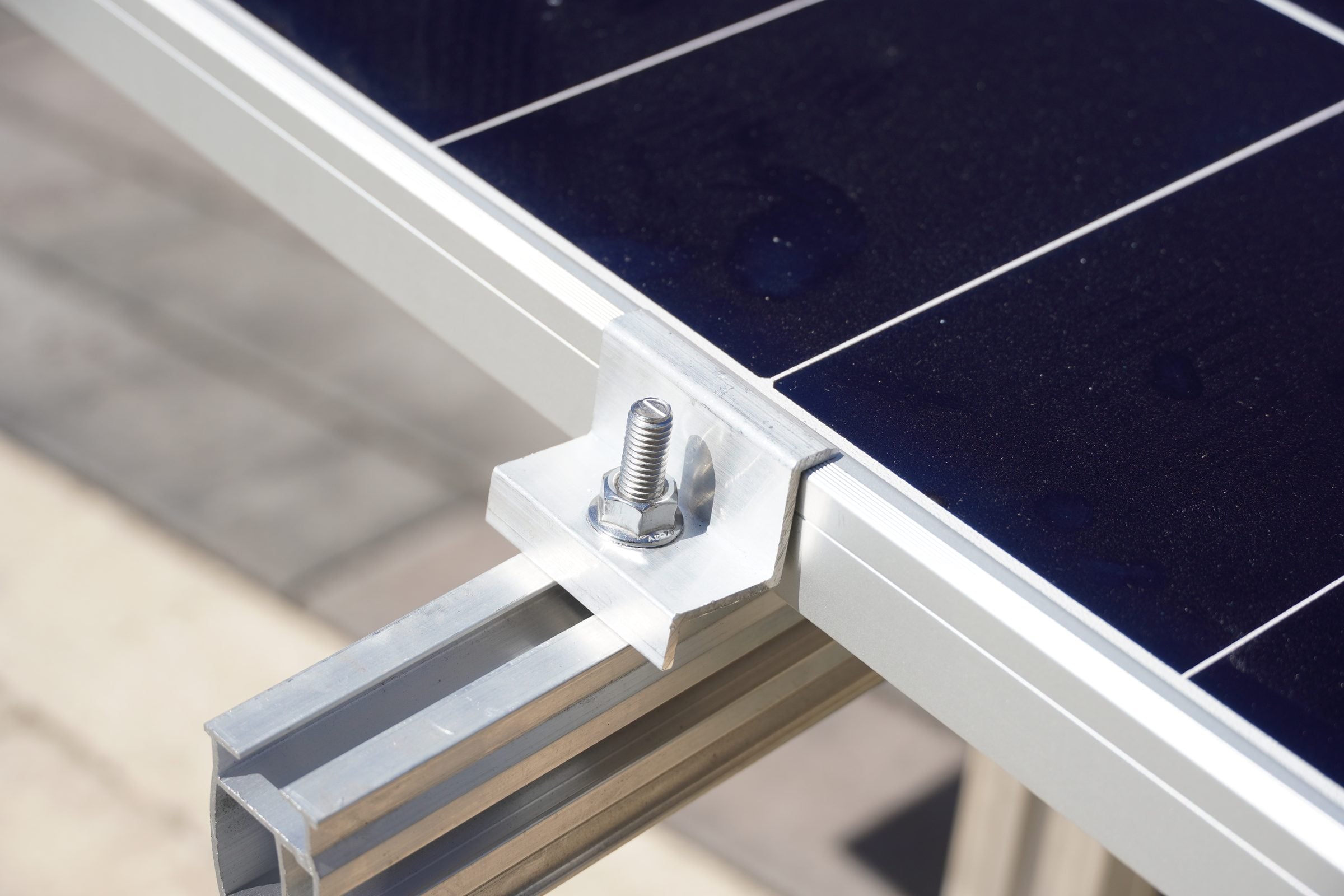

Detalle: Mid Clamp

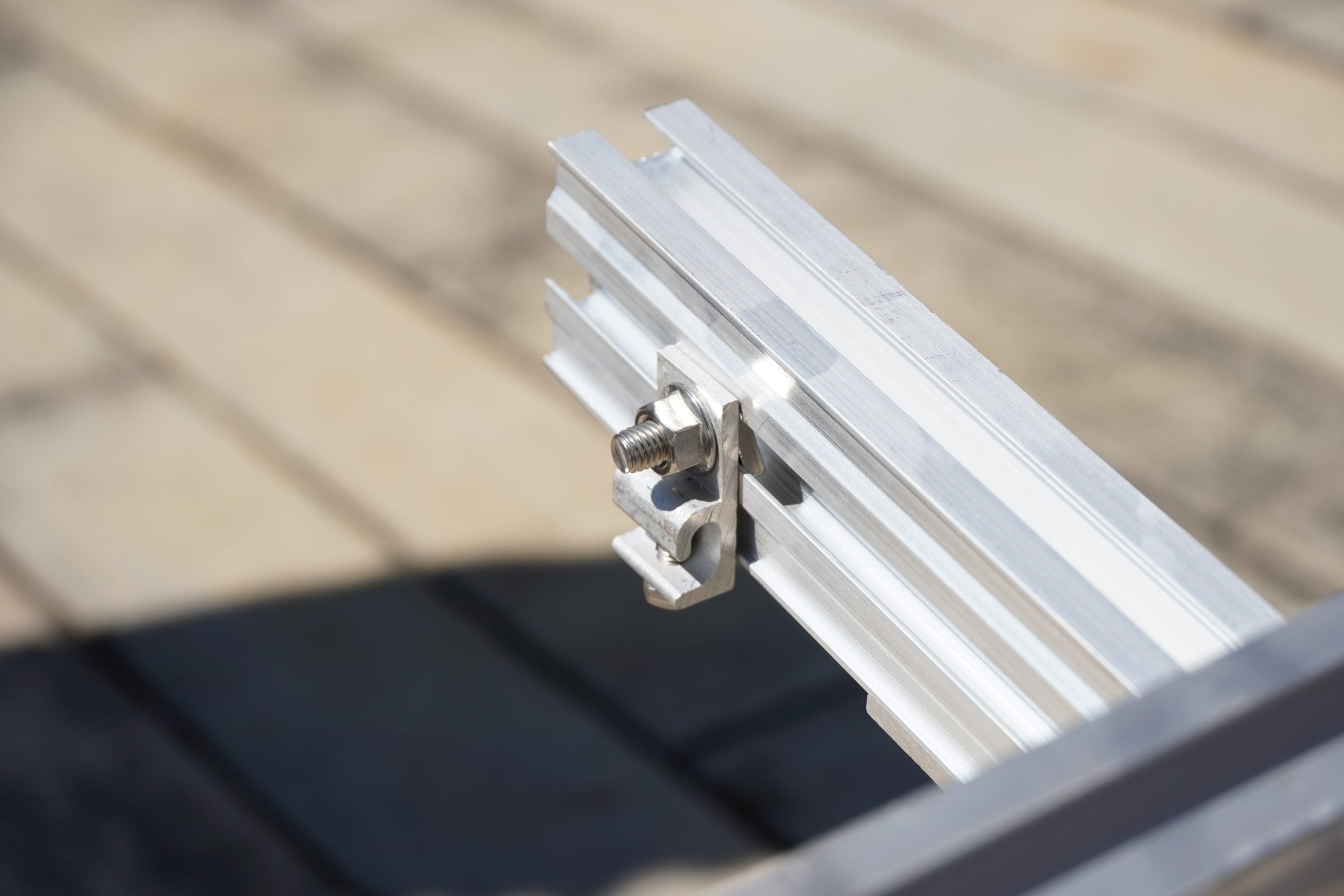

Detalle: riel principal
Hecho en Colombia
Extrusión propia, sin esperar importaciones.
Diseñamos la matriz y extruimos el perfil en Girardota; fabricamos y alistamos los accesorios en Medellín. Por eso respondemos rápido cuando tu proyecto necesita una cantidad puntual o una adaptación que un sistema importado no ofrece.
- Desde 1982
- +1.500 matrices propias
- 12 países a los que hemos exportado
Preguntas frecuentes
¿Qué es la certificación UL2703?
UL2703 es la norma internacional de seguridad para sistemas de montaje, dispositivos de sujeción y conectores de puesta a tierra de módulos fotovoltaicos. No certifica el panel: certifica lo que lo sostiene y lo conecta. Evalúa tres frentes: que la estructura y sus sujetadores retengan el módulo bajo carga, que haya continuidad eléctrica entre panel y estructura para la puesta a tierra del sistema, y el comportamiento del conjunto ante el fuego. Para quien diseña o instala, significa que esos tres puntos ya fueron probados por un tercero, no solo calculados. Las estructuras Arcoli están certificadas bajo la edición UL2703:2015. El certificado lo emitió QCERT, organismo acreditado por ONAC.
¿En qué cubiertas se pueden instalar?
En losa de concreto, teja de barro, cubierta metálica y de fibrocemento, teja grafada (standing seam) y como sistema lastrado sin perforar la cubierta. Para estructuras atípicas diseñamos la solución a la medida.
¿Qué incluye el kit?
Todo lo necesario para el montaje, organizado y pre-ensamblado según el diseño: rieles cortados a la medida, anclajes para tu tipo de cubierta, sujetadores de panel, puesta a tierra, tornillería en acero inoxidable 304 y la guía con los planos de montaje.
¿En cuánto tiempo despachan?
El despacho estándar es de 1 a 2 días: mantenemos 4 MW de estructura en inventario y los reponemos siempre. Los desarrollos especiales toman alrededor de 10 días.
¿Qué garantía tiene la estructura?
25 años de garantía contra la corrosión y 10 años de garantía en los elementos.
¿Dónde se fabrican?
En nuestras dos plantas de Antioquia: extruimos los perfiles en Girardota y fabricamos y alistamos los accesorios en Medellín. No dependemos de tiempos de importación.
¿Le venden directo al instalador?
Sí. Vendemos directo de fábrica: somos los fabricantes de la estructura.
¿Cuánto se demoran en cotizar?
Minutos. Con el tipo de cubierta, el número y la referencia de los paneles y la ciudad del proyecto, nuestro cotizador arma tu cotización y te la enviamos por WhatsApp.
¿Qué información necesito para cotizar?
El tipo de cubierta, el número y la referencia de los paneles, y la ciudad del proyecto. Con eso te enviamos la cotización. Escríbenos por WhatsApp.
