La estructura que sostiene los paneles solares no es la misma en todos los techos. El tipo de cubierta define cómo se ancla el sistema, si hay que perforar o no y qué accesorios lleva. Elegirla bien desde el diseño evita filtraciones, ajustes en obra y tiempos perdidos.
Lo que comparten todos los techos
En cualquier cubierta, el sistema parte de la misma base: el riel principal de aluminio 6005 T6 extruido, los sujetadores de panel (Mid Clamp y End Clamp) y la puesta a tierra. Lo que cambia es el anclaje, la pieza que une el riel con el techo. La tornillería es en acero inoxidable 304 y llega pre-ensamblada: en obra no hay que ensartar resortes ni tuercas.

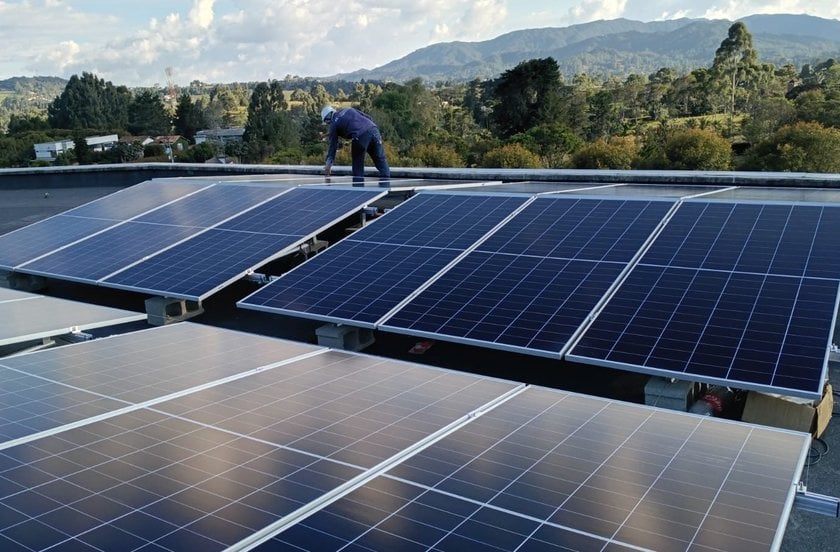

Losa de concreto
En techos planos de concreto la fijación es directa, con L Foot. Su ranura vertical da 4 cm de ajuste para nivelar la estructura durante la instalación.

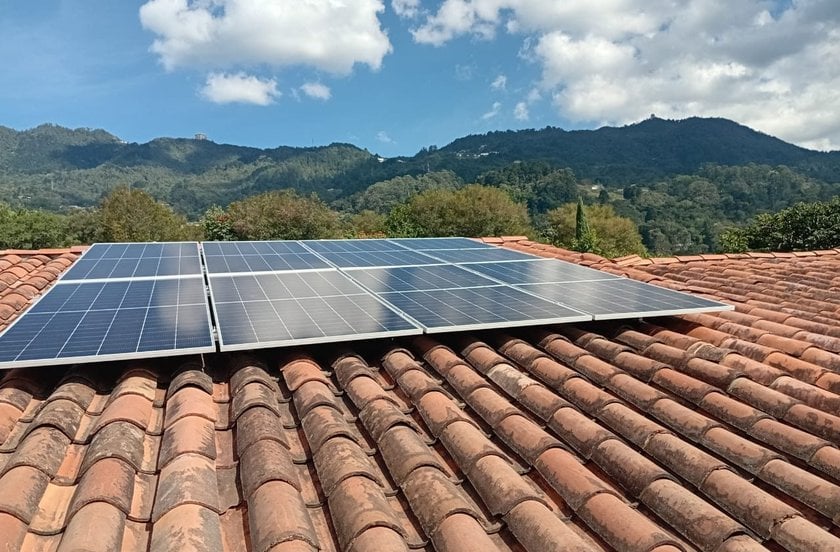

Teja de barro
En techos de teja plana o curva (tipo español o tipo S) se usa un accesorio en acero inoxidable 304 que se acopla bajo la teja y asegura el riel principal. Así la estructura queda firme sin romper la teja.
Cubierta metálica y fibrocemento
En estas cubiertas el anclaje se fija con tornillo autoperforante o autorroscante con arandela EPDM, que sella la unión entre el accesorio y el techo. Cuando la estructura va a las vigas, el Hanger Bolt lleva rosca para madera o autoperforante para metal en un extremo y rosca para tuerca en el otro.
Teja grafada (standing seam)
En la teja grafada no hace falta perforar: el G Clamp se sujeta a la grafa con tres tornillos prisioneros y la impermeabilidad de la cubierta queda intacta. Tiene ranura de 17 y 31 mm y es compatible con L Foot y Union Angle.
Sin perforar: sistema lastrado
Cuando no se quiere o no se puede perforar la cubierta, el sistema lastrado se sostiene con su propio peso: un soporte inferior con el soporte superior (inclinación de 10°) o con el soporte central doble, y un contrapeso de al menos 30 kg. Permite inclinación sencilla o doble, sin riesgo de filtraciones.
Techos atípicos
Si tu cubierta no encaja en ninguno de estos casos, diseñamos la estructura a la medida. Cuéntanos el requerimiento y la simulamos según tu proyecto.
Qué necesitas para cotizar
Con tres datos armamos tu cotización en minutos: el tipo de cubierta, el número y la referencia de los paneles y la ciudad del proyecto. Todo llega organizado según el diseño, con la guía y los planos de montaje. Conoce todas las piezas del sistema y su certificación en estructuras para paneles solares.
